Hoe stoomdebietmeting in autoclaveprocessen de efficiëntie en kwaliteit in de cementindustrie verbeteren
Binnen productieprocessen met hoge eisen aan kwaliteit en efficiëntie speelt de nauwkeurige regeling van stoomdebieten een cruciale rol. In samenwerking met Metra Energie-Messtechnik, realiseerde KLINGER Belgium een project waarin een robuust meetsysteem het stoomdebiet nauwkeurig bewaakt en regelt tijdens het autoclaveerproces. Deze samenwerking draagt bij aan constante procesoptimalisatie en waarborgt de productkwaliteit.

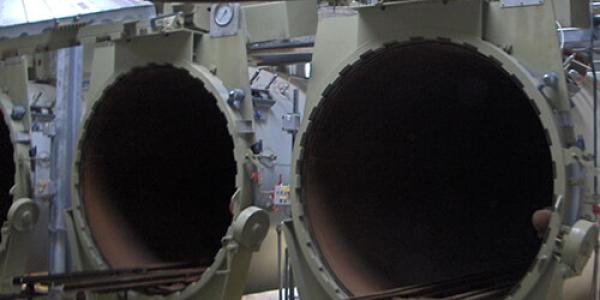

Nauwkeurigheid en stabiliteit in het autoclaveerproces
Tijdens het autoclaveerproces is de stoomtoevoer bepalend voor de kwaliteit van het eindproduct. Door kleine variaties in het stoomdebiet kan de producteigenschap worden beïnvloed, wat leidt tot een instabiele productkwaliteit. Het was essentieel om een systeem te implementeren dat uiterst nauwkeurig meet en tegelijkertijd bestand is tegen industriële omgevingen.
Modulair meetsysteem met drukverschiltechnologie
Om deze uitdagingen aan te pakken, is een modulair meetsysteem gebaseerd op drukverschiltechnologie in de stoominjectieleiding van de autoclaaf geïnstalleerd. Dit systeem biedt betrouwbare en consistente metingen die essentieel zijn voor de nauwkeurige regeling van het stoomdebiet. Dankzij het modulaire ontwerp is het meetsysteem flexibel inzetbaar en makkelijk aan te passen aan toekomstige procesvereisten.Samengevat dienen de aansluitingen rechtstreeks op de opslagtank tot aan de pomp FIRE-SAFE te zijn. Voor de overige verbindingen in het leidingwerk is het een aanbeveling, maar geen verplichting.
Technische specificaties

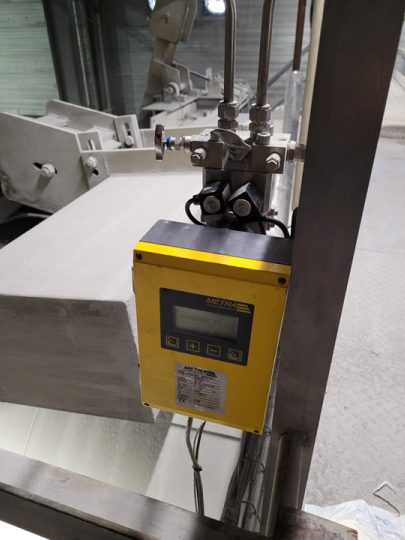

Type: EDZ 120.1 met compacte opening en geïntegreerde PABS-transmitter
Kenmerk: zeer korte reactietijden door geïntegreerde druktransmitter, kleine inlaatafstanden, minimale drukverliezen
Ontwerp: tot 350°C en PN40
Meetbereik: 30:1 ten opzichte van massastroom
Onzekerheid: <1% ten opzichte van een bereik van 15:1
Supervisiesysteem voor continu inzicht en analyse

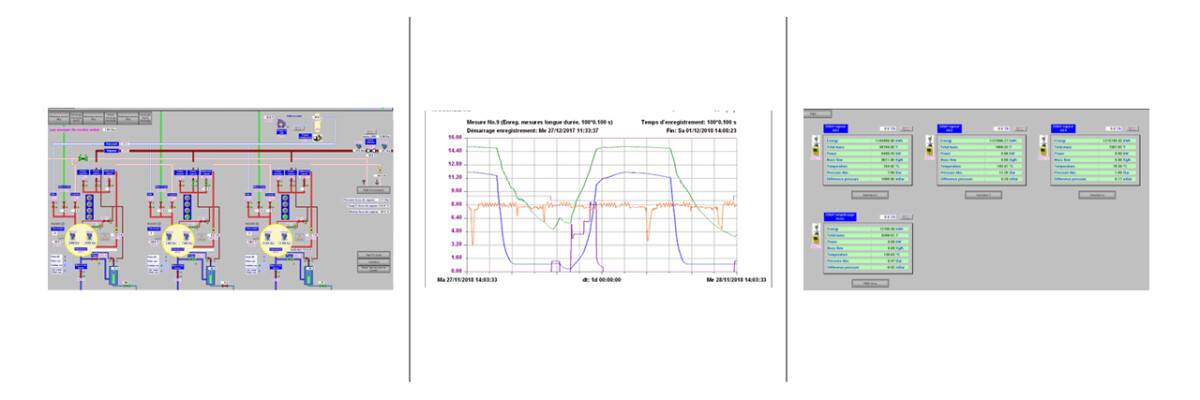

Het meetsysteem is geïntegreerd met een supervisiesysteem, waarmee real-time gegevens worden verzameld en geanalyseerd. Dit geeft operators continu inzicht in het verloop van het stoomdebiet, vermogen en energie, zodat zij het proces in één oogopslag kunnen monitoren en waar nodig direct kunnen bijsturen. De trendgrafiek van het proces, met de stoomstroomsnelheid aangegeven door de paarse lijn, biedt een duidelijk beeld van de stabiliteit gedurende de cyclus.
Resultaten en impact
Door het nieuwe meetsysteem en supervisiesysteem is het autoclaveerproces nu beter beheersbaar en voorspelbaarder. Enkele van de voordelen zijn:
- Consistente productkwaliteit door een stabiele en nauwkeurige stoomdebietregeling.
- Real-time controle van het proces met de mogelijkheid tot directe aanpassingen.
- Efficiënter energiegebruik door geoptimaliseerde stoomtoevoer, wat bijdraagt aan een duurzamer proces.
“Dit project met Metra Energie-Messtechnik benadrukt het belang van betrouwbare
technologieën in industriële processen. KLINGER Belgium blijft inzetten op samenwerking
en innovatieve meetoplossingen voor procesoptimalisatie en kwaliteitscontrole.”
Ronny De Graeve, Product Specialist – KLINGER Belgium
