ChemValve vlinderkleppen: essentieel voor gevaarlijke toepassingen
- Ook beschikbaar in gemodificeerde PTFE
- DN25-DN1200 / 1”-48”
- Duurzaam & economisch design
- PED/ATEX/FOOD/TA Luft gecertificeerd
Zwitserse kwaliteit & betrouwbaarheid
Voor afsluiting of regeltoepassing van corrosieve vloeistoffen, abrasieve media, suspensies en poederachtigen. Succesvol ingezet in verschillende industrieën: chemie, farmaceutica, voeding en mijnbouw.
ChemValve is het meest innovatieve PTFE-kleppenproducent van Europa — professioneel en familiebedrijf. Meer dan 25 jaar expertise in ontwikkeling, productie, testen en distributie van kleppensystemen. De producten worden voortdurend verbeterd met de laatste technologie. Alle kleppen zijn in Zwitserland ontworpen voor veilige transmissie van agressieve media.
Installatie optimalisatie met KLINGER
Productieprocessen vormen het hart van de manufacturing industrie. Precies daar ligt de kracht van KLINGER. Met jarenlange ervaring in de industrie beschikken wij over de kennis en praktische expertise die je nodig hebt. Als leverancier van service, kennis en stevig advies zijn we een betrouwbare partner die je kwaliteitsproducten levert. Slimme keuzes en goed doordachte, hoogwaardige producten vormen de basis van duurzame oplossingen. We zijn partner in de breedste zin van het woord — dat betekent dat we op alle niveaus van je organisatie waarde toevoegen. Wij leveren diensten op maat, realiseren kostenbesparingen die je productieprocessen naar een hoger niveau tillen en verminderen de risico’s waaraan je werknemers blootstaan.

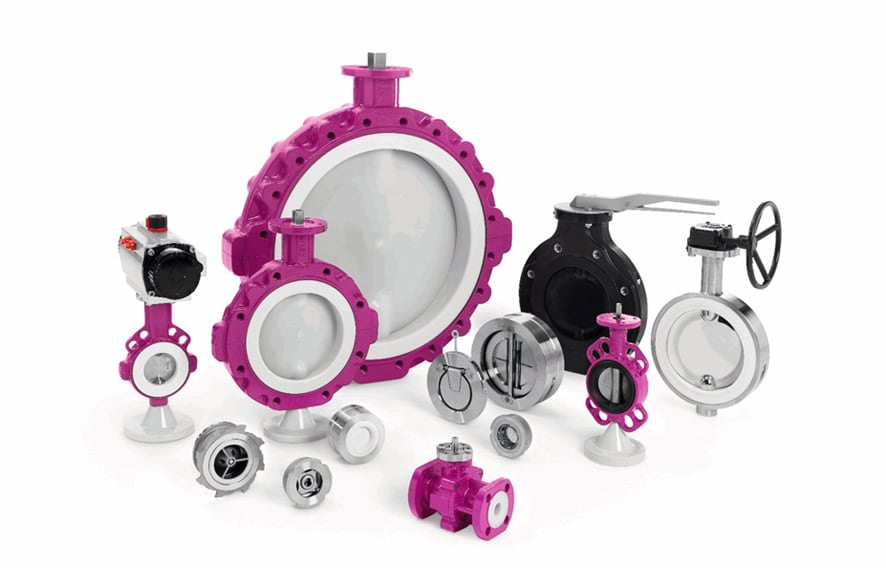

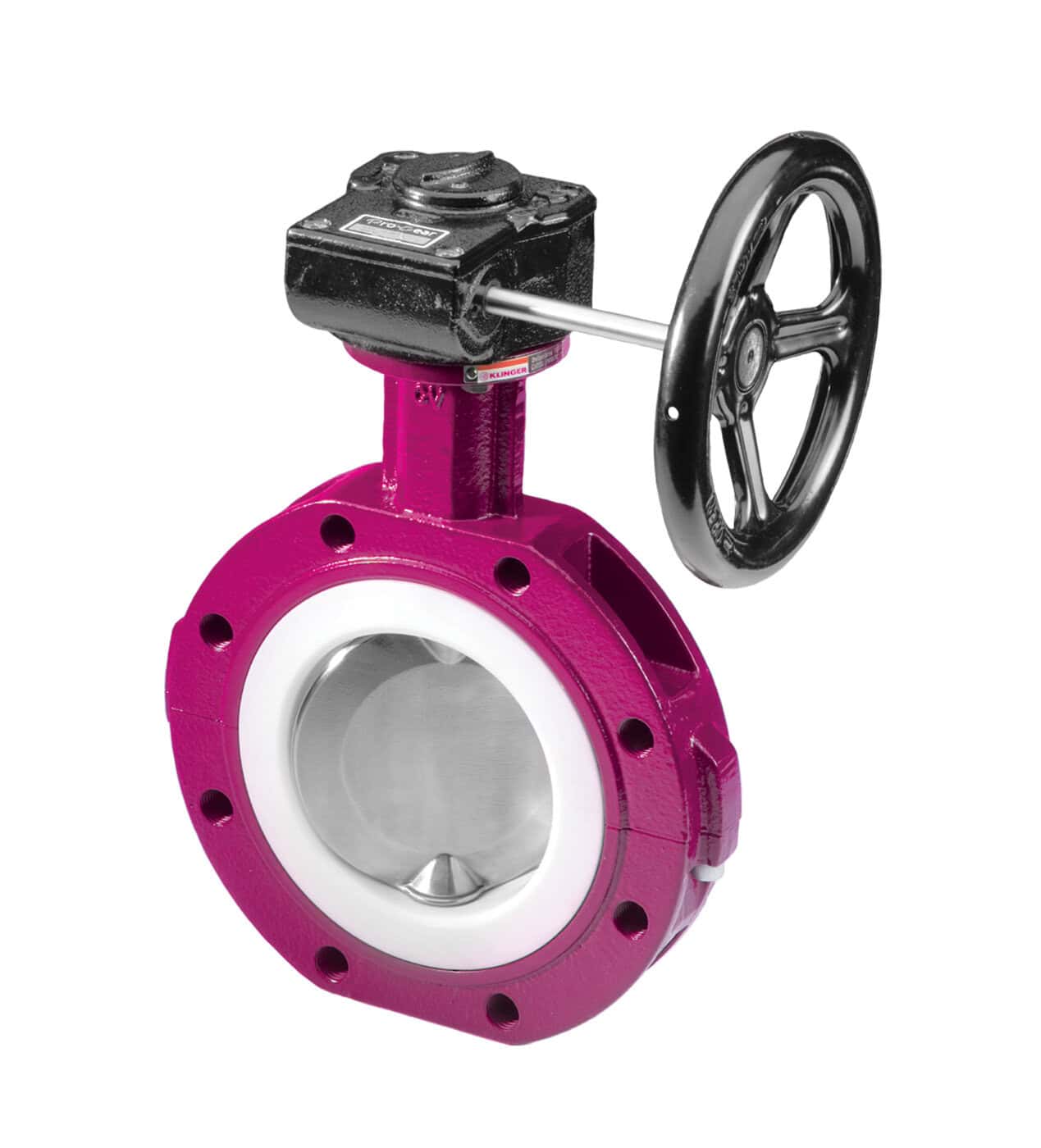

ChemValve vlinderkleppen

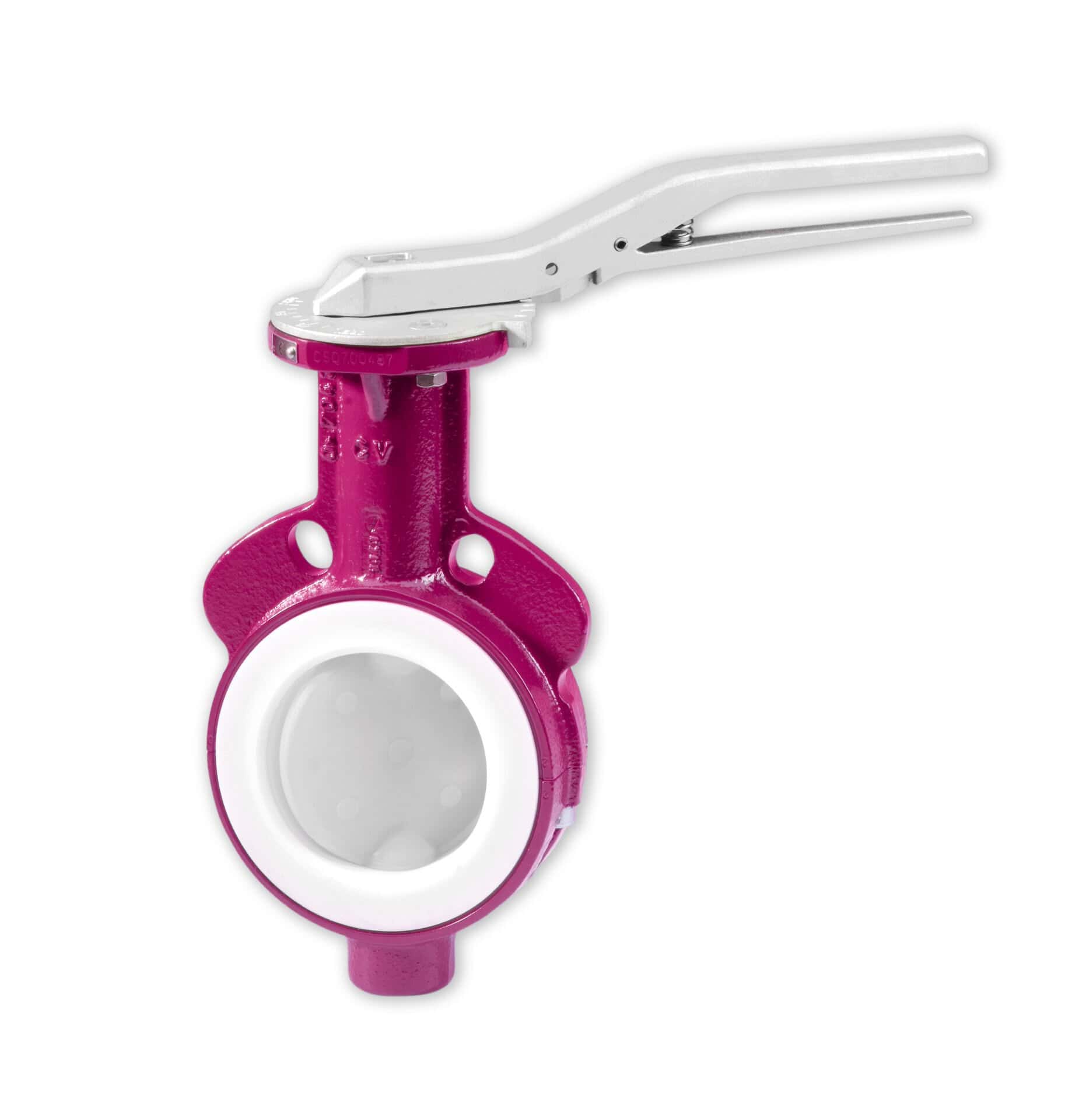

Plastic Moulded Lug
Type -KP-1012
Metal WaferType - KP-1015
Metal Lug Type KP-1016

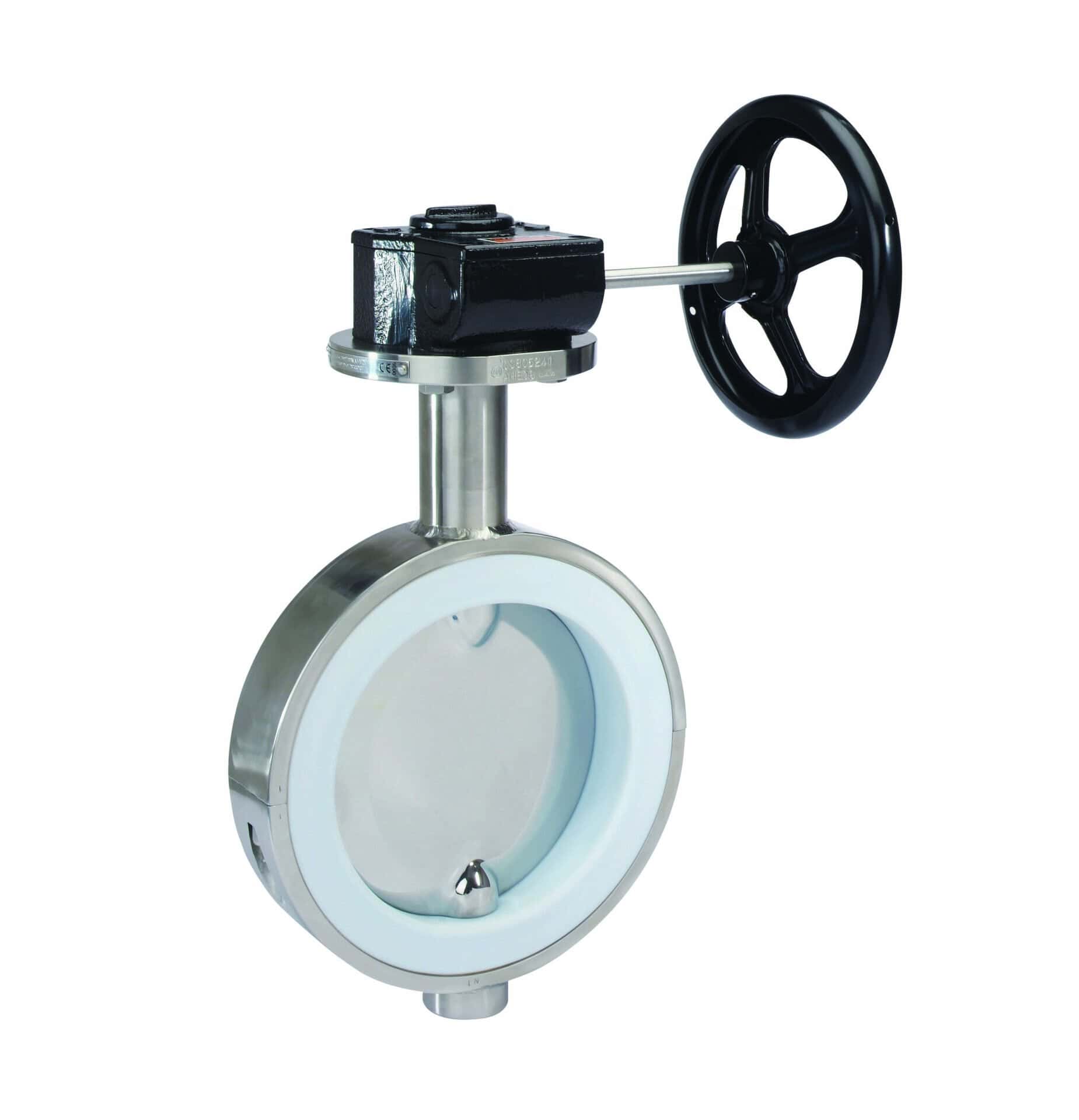

Stainless Steel KP-1015
Features
Veilig & Lekvrij
-
Speciaal ontworpen voor inzet met zeer agressieve media.
-
Afdichtingssysteem bewezen en geperfectioneerd over decennia.
-
Optimale prestaties met technisch geavanceerde componenten.
Ecologisch & Economisch
-
Verlengde bedrijfslevensduur door de bolvormige constructie van de afdichtingsvlakken van de schijf en voering.
-
De afgeronde en gepolijste schijf minimaliseert het koppel en maakt het gebruik van kleinere, meer economische actuators mogelijk.
-
Ingewikkeld gevormde steunringen verlengen de bedrijfslevensduur van de klep.
Extra Features
-
Gemodificeerde PTFE verbetert de duurzaamheid aanzienlijk bij contact met chloor, waterstoffluoride, hoge temperaturen en andere zware toepassingen.
-
Gegarandeerde compatibiliteit met alle gangbare actuatorsystemen dankzij verschillende opties voor asbevestiging.
Uniek
- Aanpasbaar voor verschillende industrieën dankzij het modulaire ontwerp.
- Individuele serienummers garanderen volledige traceerbaarheid van alle onder druk staande en draagende onderdelen.
- Voortdurend verder ontwikkeld in samenwerking met onze klanten.

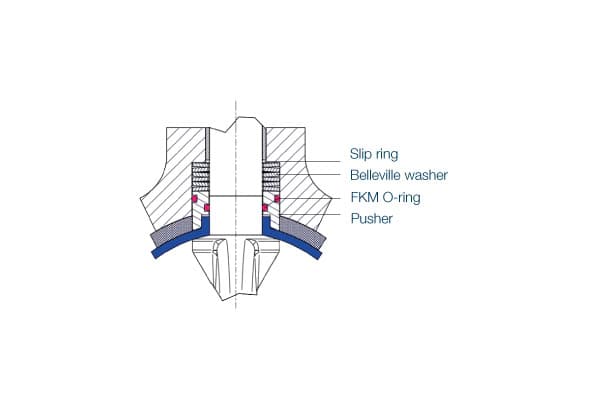

De rand van de drukker klemt de PTFE voering en voorkomt hydrostatisch opheffen van de drukker.
Perfecte vormgeving voor een volledig afgedichte klep over een lange levensduur!
Het gebruik van meerdere Belleville-veerenringen garandeert een constante druk, zelfs na zekere slijtage van de voering door schijftransitie.

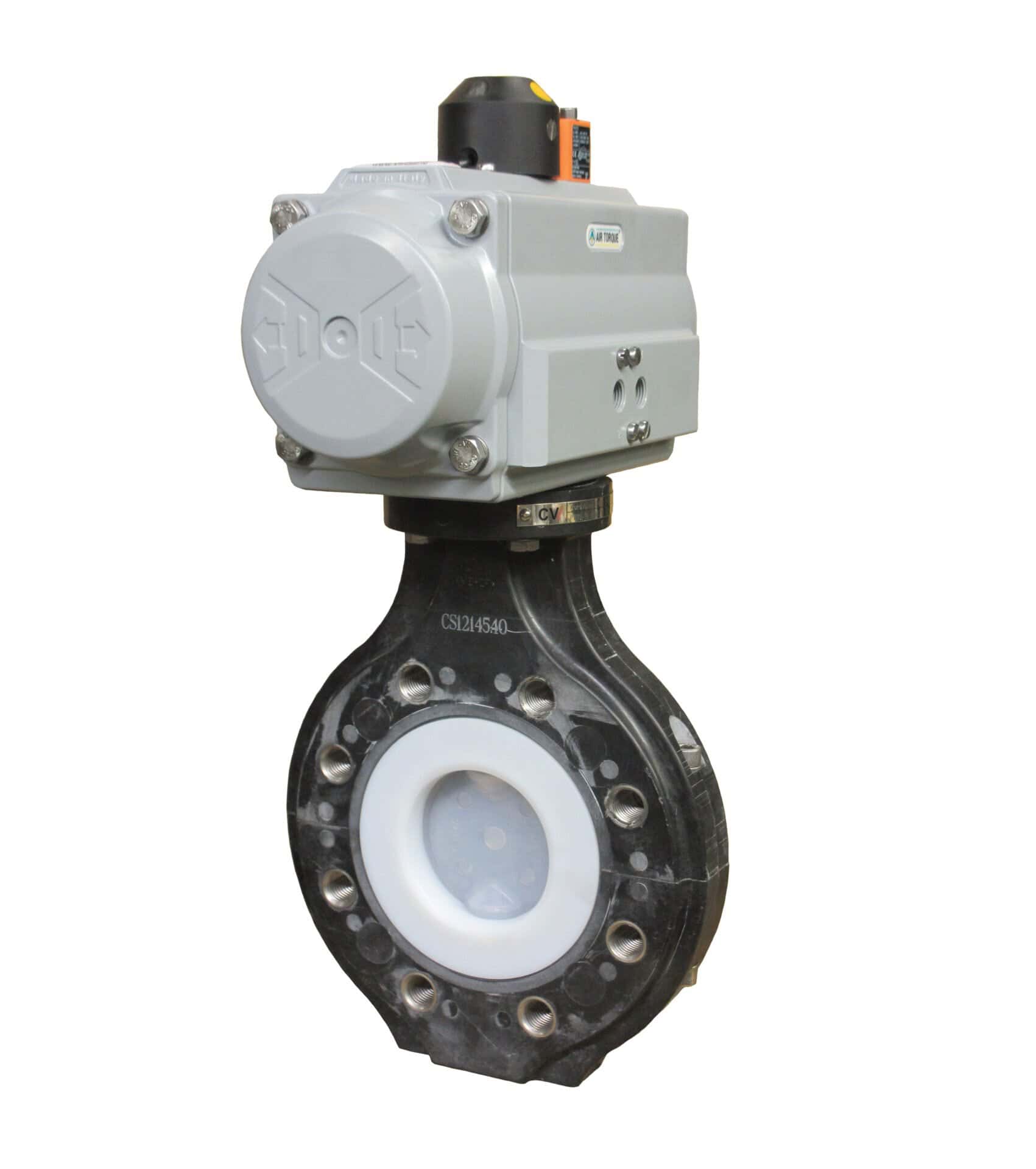

Automation Chemvalve vlinderkleppen: KP-1012 / KP-1015 / KP-1016
Samenstelling: Actuator, steun & adapter
Geschikt voor alle geautomatiseerde toepassingen
- Genormaliseerde Air Torque pneumatische actuators of MIG
- Uitstekende corrosiebescherming dankzij extra PTFE-coating en RVS-as en bouten
- Instelbare slag aan beide zijden
- Actuators geselecteerd met 6 bar sturingdruk
- Uiterst duurzaam
Technische Data
| NOMINAL DIAMETERS: | DN 25-1200 / 1“-48“ |
| FLANGE CONNECTIONS: |
» EN 1092-1, PN 10-16 |

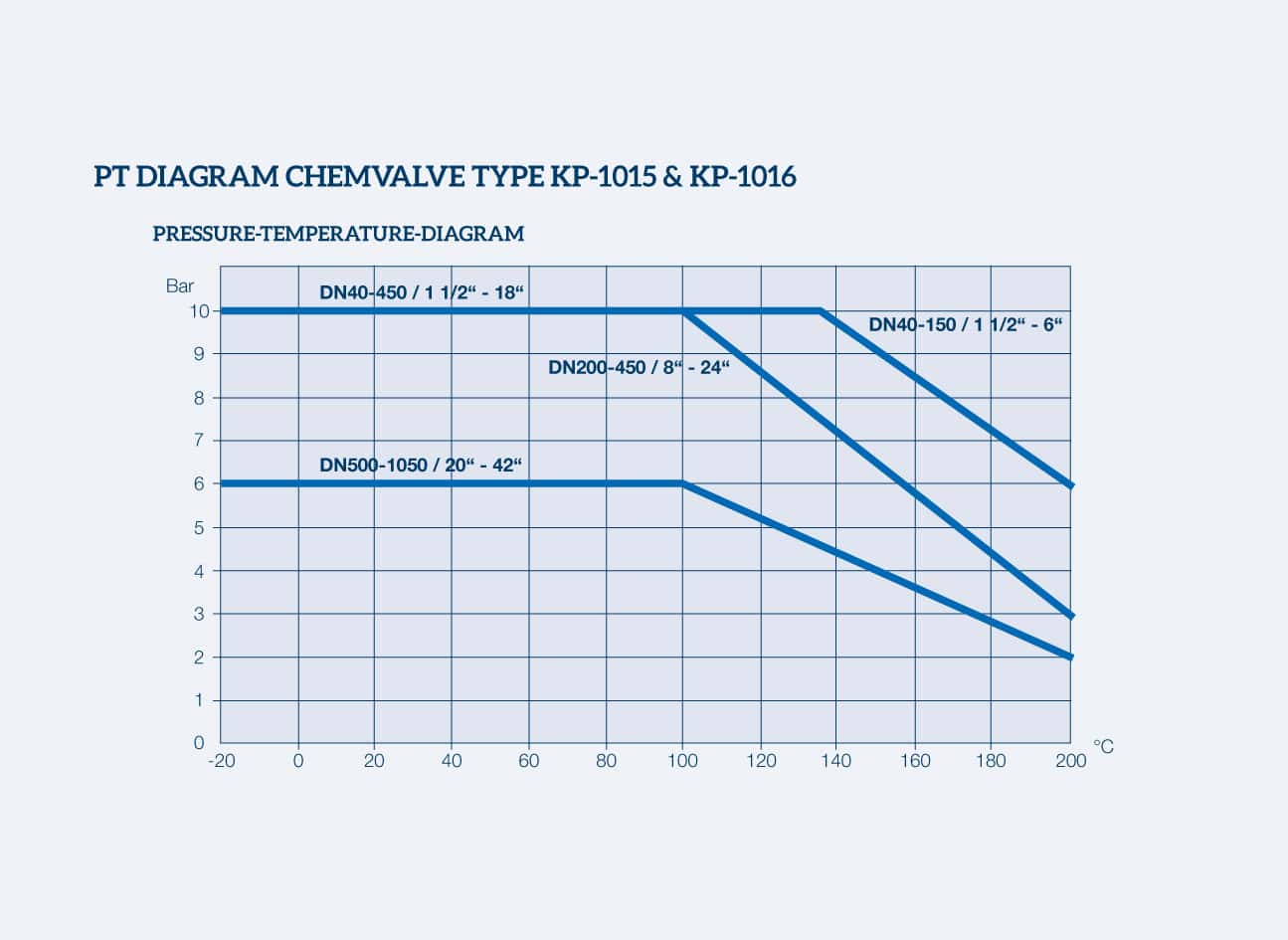

| MAXIMUM WORKING PRESSURE: | » DN 25-450: 10 bar » DN 500-600: 6 bar » DN 650-1200: 3 bar |
| TEMPERATURE RANGE: | » -20°C to 200°C |
| FACE-TO-FACE LENGTH: | » EN 558, Series 20 |
| DISK MATERIALS: | » PFA » PFAc, Conductive PFA » Stainless Steel, 1.4404 » Duplex, 1.4462, 1.4469 » Titanium Grade 2, 3.7035 » Hastelloy C, 2.4602, 2.4819 |
| LINER MATERIALS: | » PTFE » Modified PTFE » Modified & Conductive PTFE » UHMPE |
| BACKUP MATERIALS: | » Silicone » EPDM » FKM |
| BODY MATERIALS: | » Ductile Iron (EN-JS1049) » Stainless Steel (1.4404) » Carbon Steel (S355J2) » Plastic (VE-CF) |
| CONFORMITY: | » PED 2014/68/EU » ATEX 2014/34/EU » Food (EC) Nr. 1935/2004, FDA » TA-Luft, ISO 15848-1 |
| PRESSURE TEST: | » EN 12266-1 |
